Время чтения: Монтаж LED-экранов на фасадах зданий
Светодиодные LED-экраны — эффективный инструмент наружной рекламы и цифровой коммуникации. Их устанавливают на фасадах торговых и бизнес-центров, магазинов, гостиниц, спортивных и административных зданий. Большая площадь изображения, высокая яркость и возможность быстро менять контент позволяют использовать такие конструкции для рекламы, информационных сообщений, трансляций и оформления фасадов.
При этом монтаж светодиодного экрана на здании — технически сложная задача. Необходимо правильно подготовить основание, подобрать способ крепления, собрать металлическую конструкцию, установить LED-модули, выполнить подключение и проверить работу оборудования.
Особую сложность представляет установка на большой высоте или на труднодоступных участках фасада. В таких случаях для выполнения работ может применяться промышленный альпинизм, автовышка или комбинация нескольких способов доступа.

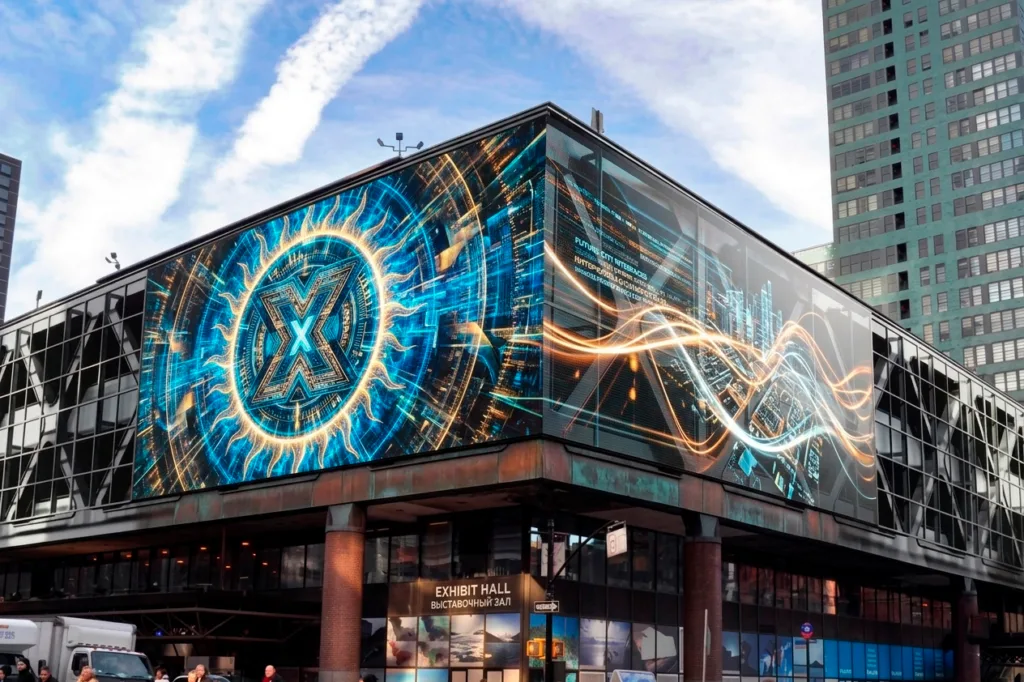

Что такое фасадный LED-экран?
Фасадный LED-экран представляет собой электронную конструкцию, состоящую из большого количества светодиодов. Они объединяются в отдельные модули, панели или кабинеты, которые затем формируют единое изображение.
В зависимости от размера и назначения конструкция может включать:
- светодиодные модули или кабинеты;
- несущую металлическую раму;
- блоки питания;
- контроллеры;
- приёмные карты;
- сигнальные и силовые кабели;
- крепёжные элементы;
- систему управления;
- элементы защиты и заземления.
Для наружной установки используются решения, рассчитанные на воздействие атмосферных факторов: осадков, перепадов температуры, солнечного излучения, ветра и пыли.
Важно понимать, что LED-экран — это только часть всей системы. Надёжность конструкции во многом определяется тем, насколько правильно выполнены сборка светодиодного экрана, изготовление и монтаж несущей рамы, крепление к фасаду и подключение оборудования.
Что важно знать о LED-экранах?
LED — это светодиодная технология. Изображение формируется множеством отдельных светодиодов, объединённых в модули.
Чем меньше шаг пикселя, тем выше потенциальная детализация изображения. Поэтому параметр pixel pitch выбирают с учётом расстояния, с которого зрители будут смотреть на экран.
Уличный LED-экран отличается от оборудования для помещений. При выборе модели необходимо учитывать условия эксплуатации: воздействие влаги, пыли, температуры и солнечного света.
Большой экран — это не только светодиодные панели. Для его установки требуется продуманная несущая конструкция, крепёж, электропитание и система передачи сигнала.
Возможность обслуживания нужно предусмотреть заранее. Конструкция должна позволять заменить отдельный модуль или другой компонент без необходимости полностью демонтировать экран.
Где устанавливают светодиодные экраны?
- торговые и развлекательные центры;
- фасады магазинов и супермаркетов;
- бизнес-центры;
- гостиницы;
- спортивные комплексы и стадионы;
- концертные и культурные площадки;
- административные здания;
- производственные и коммерческие объекты;
- выставочные и презентационные площадки.
Что необходимо учесть перед монтажом LED-экрана?
До начала работ важно оценить не только размеры будущего экрана, но и особенности самого здания.
1. Особенности фасада
Первое, что необходимо определить, — материал и конструкцию фасада.Это может быть:- кирпичная кладка;
- железобетон;
- монолитная конструкция;
- навесной фасад;
- облицовочные панели;
- утеплённый фасад;
- комбинированная конструкция.
Нельзя просто выбрать несколько точек крепления на облицовке и установить на них тяжёлое оборудование. Необходимо понимать, к каким элементам здания можно безопасно передать нагрузку.
2. Размер и вес оборудования
Чем больше площадь LED-экрана, тем выше требования к несущей системе.
При расчёте необходимо учитывать не только вес светодиодных модулей, но и:
- массу металлической рамы;
- крепёж;
- блоки питания;
- кабельные линии;
- дополнительные элементы конструкции.
3. Ветровая нагрузка
Большой экран фактически представляет собой значительную вертикальную плоскость. На неё воздействует ветер, поэтому при проектировании креплений необходимо учитывать условия расположения здания.
Особое внимание требуется при установке крупноформатных конструкций на верхних этажах и открытых участках фасада.
4. Высота установки
Способ проведения работ зависит от высоты и расположения объекта.
В зависимости от конкретной ситуации могут использоваться:
- промышленный альпинизм;
- автовышка;
- подъёмные механизмы;
- комбинированный способ.
Выбор метода выполняется после оценки объекта.

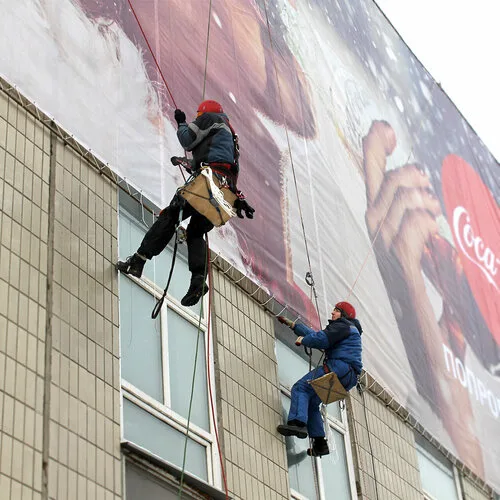

Установка LED-экрана с помощью промышленного альпинизма
Если фасад расположен на значительной высоте или подъезд техники к зданию ограничен, эффективным способом доступа может стать промышленный альпинизм.
Главное преимущество метода заключается в возможности выполнять работы на участках, куда сложно подать автовышку.
Промышленные альпинисты могут выполнять высотные операции по подготовке места установки, монтажу крепёжных элементов, сборке конструкции, позиционированию отдельных элементов и последующему обслуживанию.
При необходимости подъём тяжёлых компонентов может выполняться с использованием дополнительного оборудования.
Для самой установки важно не только доставить LED-панели на высоту, но и обеспечить их точное и безопасное размещение на несущей конструкции.
Наши предложения
Основные этапы монтажа светодиодного экрана
Профессиональный монтаж светодиодного экрана начинается задолго до установки первой LED-панели.
1. Осмотр объекта
Специалисты оценивают:- высоту фасада;
- материал стены;
- предполагаемое место размещения;
- возможность подъезда техники;
- наличие инженерных коммуникаций;
- состояние основания;
- возможность организации безопасной рабочей зоны.
На этом этапе также уточняются размеры, вес и конструктивные особенности будущего экрана.
2. Подготовка схемы монтажа
Определяется расположение несущей конструкции, точки крепления и порядок установки отдельных элементов.
Одновременно продумывается будущая кабельная трасса и место расположения оборудования.
Особое внимание необходимо уделить сервисному доступу. Даже качественный LED-экран периодически требует обслуживания, поэтому возможность добраться до отдельных элементов должна быть предусмотрена заранее.
3. Монтаж крепёжных элементов
На фасаде устанавливаются предусмотренные проектом элементы крепления.
В зависимости от конструкции здания используются соответствующие анкеры, кронштейны, закладные и другие крепёжные решения.
4. Сборка металлической рамы
Следующий этап — монтаж несущей конструкции.
Рама должна соответствовать размерам экрана и обеспечивать необходимую жёсткость. От точности её установки зависит правильность расположения всех последующих элементов.

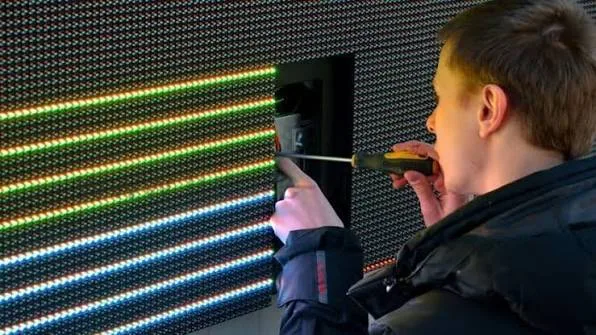

5. Сборка светодиодного экрана
Сборка светодиодного экрана выполняется из отдельных модулей или кабинетов.
На этом этапе выполняются:- установка LED-модулей;
- соединение отдельных секций;
- прокладка кабелей;
- подключение питания;
- установка контроллеров;
- подключение сигнальных линий;
- проверка соединений.
Крупные конструкции обычно собираются секциями, после чего объединяются в единую систему.
После подготовки рамы отдельные элементы экрана устанавливаются на несущую конструкцию.
Здесь важны точность, правильная последовательность сборки и надёжность каждого крепления.
Панели должны располагаться с соблюдением предусмотренной геометрии, чтобы после включения экран формировал равномерное изображение без заметных перепадов между секциями.
7. Подключение оборудованияПосле завершения механической части выполняется подключение электрических и сигнальных линий.
Проверяется работа:
- блоков питания;
- контроллеров;
- приёмных карт;
- кабелей;
- системы управления;
- отдельных секций экрана.
После завершения монтажа проверяется вся система целиком.
Специалисты оценивают корректность изображения, работу отдельных модулей, передачу сигнала и отсутствие очевидных технических проблем.
Способы доступа при установке LED-экранов
| Способ | Когда используется | Основное преимущество | Особенности |
| Промышленный альпинизм | Высотные и труднодоступные фасады | Не требуется большая площадка под технику | Необходимо правильно организовать подъём элементов |
| Автовышка | Есть возможность подъезда к фасаду | Удобный доступ к рабочей зоне | Требуется место для установки техники |
| Подъёмное оборудование | При работе с тяжёлыми элементами | Упрощает перемещение крупных деталей | Требуется дополнительная организация работ |
| Комбинированный способ | Крупные и сложные объекты | Позволяет сочетать преимущества разных методов | Требует более тщательного планирования |
Безопасность при монтаже LED-экрана
- исправность страховочного оборудования;
- надёжность точек крепления;
- состояние инструмента;
- безопасность подъёма элементов;
- крепление отдельных частей конструкции;
- электробезопасность;
- погодные условия;
- защита людей, находящихся возле здания.
Электропитание и подключение LED-экрана
Даже если механическая часть конструкции установлена правильно, экран не сможет полноценно работать без грамотно организованной электрической и сигнальной инфраструктуры.
До начала работ желательно определить:
- место подключения;
- длину кабельных линий;
- место расположения блоков питания;
- расположение контроллеров;
- способ передачи видеосигнала;
- места ввода кабеля;
- возможность последующего доступа к оборудованию.
Электрическая часть должна выполняться с соблюдением требований безопасности и с учётом характеристик установленного оборудования.
Почему важно предусмотреть обслуживание ещё до установки
Одна из распространённых ошибок — думать только о первоначальном монтаже.
LED-экран должен быть установлен так, чтобы в дальнейшем специалисты могли получить доступ к его отдельным компонентам.
Например, при необходимости может потребоваться:
- заменить LED-модуль;
- заменить блок питания;
- проверить кабель;
- устранить неисправность контроллера;
- восстановить отдельную секцию;
- выполнить ремонт креплений.
Если сервисный доступ не предусмотрен, даже небольшая неисправность может потребовать демонтажа значительной части экрана.
Поэтому грамотная установка светодиодного LED экрана предполагает не только монтаж, но и продумывание дальнейшей эксплуатации.
Какие работы могут потребоваться дополнительно
Монтаж LED-экрана нередко выполняется в комплексе с другими высотными работами.
Например, если на месте нового экрана уже находится старая вывеска или рекламная конструкция, сначала потребуется её демонтировать. Специалисты компании выполняют демонтаж наружной рекламы на высоте, в том числе демонтаж светодиодных вывесок, световых коробов и элементов крепления.
Если уже установленная рекламная конструкция или её элементы повреждены, может потребоваться ремонт рекламы. Среди работ компании — ремонт рекламных конструкций, замена светодиодных модулей, блоков питания и ремонт электрической части.
Для дополнительного оформления здания можно совместить LED-экран с архитектурным освещением. В этом случае будет полезна услуга монтаж подсветки фасадов зданий. Компания выполняет монтаж LED-подсветки, прожекторов, линейных систем и других элементов фасадного освещения.
От чего зависит стоимость монтажа LED-экрана
Стоимость установки нельзя определить только по площади экрана. На итоговую цену влияет совокупность технических и организационных факторов.
Основные из них:
- размеры и вес конструкции;
- высота установки;
- тип и состояние фасада;
- сложность крепления;
- необходимость изготовления металлической рамы;
- способ доступа к рабочей зоне;
- необходимость использования автовышки;
- необходимость промышленного альпинизма;
- количество кабельных линий;
- сложность подключения;
- необходимость демонтажа старой рекламы;
- особенности подъёма оборудования;
- необходимость последующего обслуживания.
Поэтому для расчёта стоимости специалистам желательно предоставить фотографии фасада, адрес объекта, предполагаемые размеры экрана и информацию о его массе.
На странице монтажа наружной рекламы компания также указывает отдельные расценки на монтаж светодиодной панели/экрана, установку крепёжных элементов и каркаса, подъём конструкции и монтаж рекламной конструкции промышленными альпинистами.
Как подготовить объект к монтажу
Чтобы монтаж прошёл организованно, заказчику желательно заранее подготовить необходимую информацию.
Перед началом работ рекомендуется:
- определить место установки LED-экрана;
- предоставить размеры и вес оборудования;
- сделать фотографии фасада;
- сообщить высоту предполагаемой установки;
- предоставить информацию о материале фасада;
- определить возможность подъезда автовышки;
- уточнить место подключения электропитания;
- сообщить о существующих рекламных конструкциях;
- обеспечить специалистам доступ к объекту.
Чем подробнее информация об объекте на начальном этапе, тем проще определить подходящий способ монтажа и подготовить необходимые инструменты и оборудование.
Что выбрать: промышленный альпинизм или автовышку?
Однозначного ответа нет — всё зависит от конкретного здания.
Если возле фасада есть достаточно места для техники, автовышка может существенно упростить доставку людей и оборудования к рабочей зоне.
Если здание находится вплотную к другим сооружениям, возле него нет возможности разместить технику или отдельные участки фасада недоступны для автовышки, целесообразно рассмотреть промышленный альпинизм.
На сложных объектах рациональным решением может стать комбинация методов: например, тяжёлые элементы подаются с помощью подъёмного оборудования, а специалисты выполняют точную установку и крепление непосредственно на фасаде.
Преимущества профессионального монтажа LED-экрана
Обращение к специалистам позволяет заранее учесть особенности конкретного объекта и организовать работы с учётом высоты и сложности фасада.
Профессиональный подход предполагает:
- предварительную оценку объекта;
- подбор оптимального способа доступа;
- правильную организацию рабочей зоны;
- использование подходящего крепежа;
- грамотную сборку конструкции;
- безопасный подъём элементов;
- аккуратную установку LED-панелей;
- проверку соединений;
- возможность последующего обслуживания.
Для компании, размещающей рекламный экран на фасаде, важен не только внешний вид готовой конструкции, но и её надёжность в течение всего периода эксплуатации.
